Läs in FBX-filen och visa modellen

sammanfattning

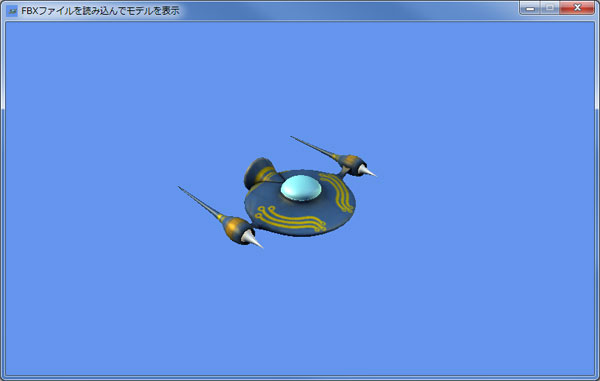

Modelldata läses från FBX-filen (.fbx) och visas.

Operativ miljö

Förutsättningar

Operativ miljö

substans

Vad är en FBX fil

En FBX-fil är ett 3D-filformat som föreslås av Autodesk, som kan matas ut med "Autodesk Maya", "Autodesk 3ds Max", "Autodesk MotionBuilder", etc.

XNA behandlar FBX-filer som ett standardformat, så att de enkelt kan laddas.

Läsa FBX-filer

Lägg till den FBX-fil som du vill använda i mappen Innehåll. Modellen som används den här gången är en omdöpt "bfg_proj.fbx"-fil av startpaketet "Spacewar".

Modellen använder texturer, men texturer behöver inte läggas till i projektet. Se till att placera den i förhållande till modellfilen.

program

När det gäller programmet är det faktiskt nästan detsamma som programmet "Ladda X-fil och visningsmodell". Eftersom storleken på modellen är annorlunda korrigerar vi bara positionen.

Anledningen till att det inte är någon skillnad mellan programmen trots att filformaten är olika är att när du bygger projektet kommer innehållspipelinen att spara X- och FBX-filerna till ". Detta beror på att de är organiserade i ett gemensamt modellformat i form av ".xnb"-filer (resurser som är inbyggda i innehållspipelinen aggregeras i princip till ".xnb"-filer). När du läser in modellfilen vid körning kan du därför läsa in den med samma kod.

Alla koder

using System;
using System.Collections.Generic;
using System.Linq;
using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Audio;
using Microsoft.Xna.Framework.Content;
using Microsoft.Xna.Framework.GamerServices;
using Microsoft.Xna.Framework.Graphics;
using Microsoft.Xna.Framework.Input;
using Microsoft.Xna.Framework.Media;
#if WINDOWS_PHONE
using Microsoft.Xna.Framework.Input.Touch;
#endif

namespace FbxFile
{
    /// <summary>
    /// ゲームメインクラス
    /// </summary>
    public class GameMain : Microsoft.Xna.Framework.Game
    {
        /// <summary>
        /// グラフィックデバイス管理クラス
        /// </summary>
        private GraphicsDeviceManager graphics = null;

        /// <summary>
        /// スプライトのバッチ化クラス
        /// </summary>
        private SpriteBatch spriteBatch = null;

        /// <summary>
        /// モデル
        /// </summary>
        private Model model = null;


        /// <summary>
        /// GameMain コンストラクタ
        /// </summary>
        public GameMain()
        {
            // グラフィックデバイス管理クラスの作成
            this.graphics = new GraphicsDeviceManager(this);

            // ゲームコンテンツのルートディレクトリを設定
            this.Content.RootDirectory = "Content";

#if WINDOWS_PHONE
            // Windows Phone のデフォルトのフレームレートは 30 FPS
            this.TargetElapsedTime = TimeSpan.FromTicks(333333);

            // バックバッファサイズの設定
            this.graphics.PreferredBackBufferWidth = 480;
            this.graphics.PreferredBackBufferHeight = 800;

            // フルスクリーン表示
            this.graphics.IsFullScreen = true;
#endif
        }

        /// <summary>
        /// ゲームが始まる前の初期化処理を行うメソッド
        /// グラフィック以外のデータの読み込み、コンポーネントの初期化を行う
        /// </summary>
        protected override void Initialize()
        {
            // TODO: ここに初期化ロジックを書いてください

            // コンポーネントの初期化などを行います
            base.Initialize();
        }

        /// <summary>
        /// ゲームが始まるときに一回だけ呼ばれ
        /// すべてのゲームコンテンツを読み込みます
        /// </summary>
        protected override void LoadContent()
        {
            // テクスチャーを描画するためのスプライトバッチクラスを作成します
            this.spriteBatch = new SpriteBatch(this.GraphicsDevice);

            // モデルを作成
            this.model = this.Content.Load<Model>("Model");

            // 今回はパラメータをあらかじめ設定しておく
            foreach (ModelMesh mesh in this.model.Meshes)
            {
                foreach (BasicEffect effect in mesh.Effects)
                {
                    // デフォルトのライト適用
                    effect.EnableDefaultLighting();

                    // ビューマトリックスをあらかじめ設定 ((3500, 3500, 3500) から原点を見る)
                    effect.View = Matrix.CreateLookAt(
                        new Vector3(3500.0f, 3500.0f, -3500.0f),
                        Vector3.Zero,
                        Vector3.Up
                    );

                    // プロジェクションマトリックスをあらかじめ設定
                    effect.Projection = Matrix.CreatePerspectiveFieldOfView(
                        MathHelper.ToRadians(45.0f),
                        (float)this.GraphicsDevice.Viewport.Width /
                            (float)this.GraphicsDevice.Viewport.Height,
                        1.0f,
                        10000.0f
                    );
                }
            }
        }

        /// <summary>
        /// ゲームが終了するときに一回だけ呼ばれ
        /// すべてのゲームコンテンツをアンロードします
        /// </summary>
        protected override void UnloadContent()
        {
            // TODO: ContentManager で管理されていないコンテンツを
            //       ここでアンロードしてください
        }

        /// <summary>
        /// 描画以外のデータ更新等の処理を行うメソッド
        /// 主に入力処理、衝突判定などの物理計算、オーディオの再生など
        /// </summary>
        /// <param name="gameTime">このメソッドが呼ばれたときのゲーム時間</param>
        protected override void Update(GameTime gameTime)
        {
            // Xbox 360 コントローラ、Windows Phone の BACK ボタンを押したときに
            // ゲームを終了させます
            if (GamePad.GetState(PlayerIndex.One).Buttons.Back == ButtonState.Pressed)
            {
                this.Exit();
            }

            // TODO: ここに更新処理を記述してください

            // 登録された GameComponent を更新する
            base.Update(gameTime);
        }

        /// <summary>
        /// 描画処理を行うメソッド
        /// </summary>
        /// <param name="gameTime">このメソッドが呼ばれたときのゲーム時間</param>
        protected override void Draw(GameTime gameTime)
        {
            // 画面を指定した色でクリアします
            this.GraphicsDevice.Clear(Color.CornflowerBlue);

            // モデルを描画
            foreach (ModelMesh mesh in this.model.Meshes)
            {
                mesh.Draw();
            }

            // 登録された DrawableGameComponent を描画する
            base.Draw(gameTime);
        }
    }
}
